[投影之窗消息]
友邦保險（AIA）印尼分公司作為全球保險服務行業的領導者，在亞太區域為商業和個人提供保險服務，有著近百年的經驗
。在其雅加達新建的 20 層、45000 平方米的總部大樓內，他們選擇了專業視音頻集成商 PT ESCO，協助其設計樓內的視音頻系統。AIA
提出系統的操作要便捷且完全可靠。最終其選用 Extron DTP® 系統、XTP Systems® 和
Pro 系列控制產品。
“選用 Extron DTP 和 XTP
系統，TouchLink® Pro 觸摸屏等設備是為了確保 AIA
視音頻系統能夠完全可靠的兼容當今及未來的技術，且提供易用的控制�！�
-Vincent Tjoe，集成商 PT ESCO
項目銷售顧問
XTP 系統大大優化了可分離式空間的設計
創建多元化的員工培訓和協作會議空間是 AIA 的主要目標之一。9
層為主培訓區，這里設有模擬銀行及可分離式空間，即可作為可容納 450 人的集會報告廳，也可被分隔為 12
間獨立的小型培訓室及一個公共休息區。共享的信號源安裝在機柜內，放置在設備間，每間小型培訓室均配備了投影機和相關的視音頻連接。
PT ESCO 為這一靈活的培訓區配備了 Extron XTP CrossPoint 3200
模塊化矩陣切換器。其內部集成的 XTP CP 雙絞線輸入和輸出板卡用于信號傳輸。XTPCP 4i
HDMI 輸入板卡可將共享的信號源傳輸至所有的房間，XTP CP 4o SA
音頻輸出板卡用以支持音頻系統。中心的模塊化矩陣切換器可支持未來系統擴展。XTP
系統可實現高性能的信號傳輸，無論系統怎樣配置，對用戶來說，都是非常簡潔的。
XTP 矩陣切換器和終端的連接采用帶屏蔽功能的雙絞線。每個培訓室均配備了 Extron XTP
墻面安裝式發送器用以傳輸 HDMI 或 VGA 視頻和音頻。該產品支持高達 100m
的長距離信號傳輸，可輕松滿足整個空間內輸入信號的傳輸。XTP SR HDMI
接收器可為每個房間的投影機提供經解析度轉換的信號，提供最優的圖像效果。
據 PT ESCO 的反饋，XTP 系統滿足了 AIA 所有的需求，甚至超越了用戶的期望，支持HDMI
和 VGA 信號的同時，穩定的平臺保障了信號的切換和遠距離傳輸。“培訓中心的 XTP 系統非常的先進，我們可以隨意的拆分和合并，以支持不同的房間配置，”
AIA 物業主管 Andrias Gunawan 提到。
DTP 為視音頻系統帶來更大的靈活性

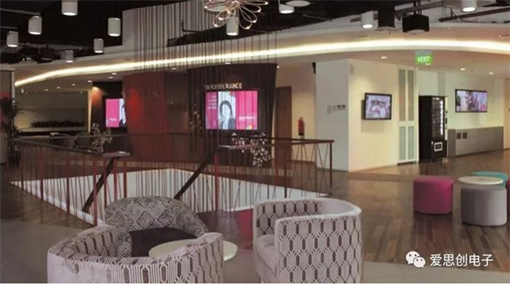

一層設有前臺接待和等候區域，以及銷售和服務區域。每個區域均配備一臺或多臺顯示屏。主入口處是一套 3x3
縱向排列的拼接墻，客服區采用 2x2 拼接墻。 媒體播放器信號被分配至 3x3
拼接墻。中心大廳和銷售區設有多臺 60" 觸摸屏。PT ESCO 選用 Extron DTP
CrossPoint 84 IPCP MA 70 這一帶 DTP 延長功能的 8x4
圖像解析度轉換演示矩陣切換器來支持本樓層的信號傳輸。集成商對設備可支持多路輸入和多路具有獨立的圖像解析度轉換功能的
DTP 雙絞線輸出感到非常的滿意。同時，內置的音頻 DSP、功率放大器和 IPCP Pro
控制處理器，大大簡化了系統集成。
20 層的 80 人培訓室可被一分為二 - 培訓室 A 和
B。每個房間配備的信號源及投影機系統類似，同時設計了一臺平板顯示屏，更加方便學員觀看。設計團隊配備了和一層相同的
DTP CrossPoint® 矩陣切換器，以實現靈活的房間配置，Extron DTP T UWP
232 D 墻面發送器安裝在兩面固定的墻上，DTP HDMI 4K 230 Rx
接收器安裝在顯示屏后方。集成商對演示切換器在傳輸數字化視頻和嵌入式音頻的同時，還可傳輸雙向控制信號至
Epson
投影機這一性能表示很滿意。通過同一根雙絞線傳輸不同類型的信號，不僅簡化了安裝，也減少了對線材的需求及布線的成本�？蓚鬏�
4K 視頻信號和經過解析度轉換的圖像到指定顯示屏也讓 AIA 感到受益匪淺。此外，矩陣切換器 2U
高的機箱可有效節省機柜的空間。

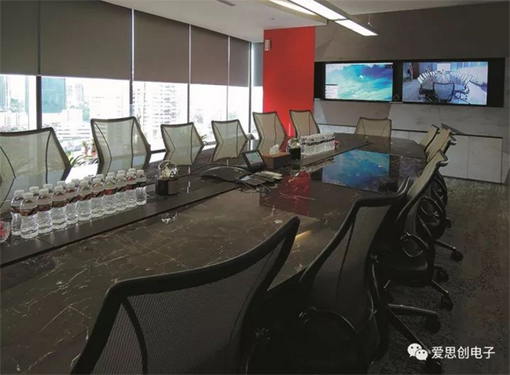

董事會議室
董事會議室是整個 AI 總部大樓內最為精致的會議室，擁有優雅的空間設計，從 19
層可俯瞰城市的風貌。這一 18 座的會議室所配備的視音頻設備包含了 2 臺 55" 平板顯示屏，1 臺
Epson 交互式投影機，一套優質的可支持 10
路無線麥克風的音頻系統，帶高清攝像頭的視頻會議系統，智能照明系統，以及可遠程遙控的百葉窗。信號可由機柜傳輸至
60m
的距離。視音頻系統所要具備的功能是能夠在不同設備之間快速切換，并提供經解析度轉換的視頻信號，以及分配和遠距離傳輸視音頻和控制信號。
PT ESCO 再次配備了 DTP CrossPoint 84 IPCP MA
70，其具有高可靠的靈活性，音頻處理功能，以及內置的控制處理器。切換器的高性能解析度轉引擎可輕松的兼容不同的信號格式，在不同的輸入之間快速切換，大大提升了演示效果。
DTP CrossPoint
矩陣切換器為視頻會議系統及附近的平板顯示和投影機提供了高度可靠且優異的圖像品質。
音頻系統則由 Extron DMP 128 C 處理器來統一處理，實現對室內 8
路音頻通道進行回聲消除，大大提升了視頻會議通話效果。設備的 POTS
模擬電話端口可讓演講者接聽或者向遠端會議參與者發起會話。
雙向RS‑232 信號和視頻信號通過一根 DTP 雙絞線傳輸，可遠程控制設備而無需通過額外的線纜。
TouchLink Pro 簡化視音頻系統控制
安裝在一層大廳的 Extron TLP Pro 720T， TouchLink Pro 7
英寸桌面安裝式觸摸屏，可直接連接至 DTP CrossPoint 84 IPCP MA 70 內置的
IP Link Pro 控制處理器，而無需單獨安裝額外的控制處理器。觸摸屏通過 Extron XTP
PI 100 以太網電源和路器進行遠程供電。這一配置不僅簡化了設計，也減少了對本地電源的需求。

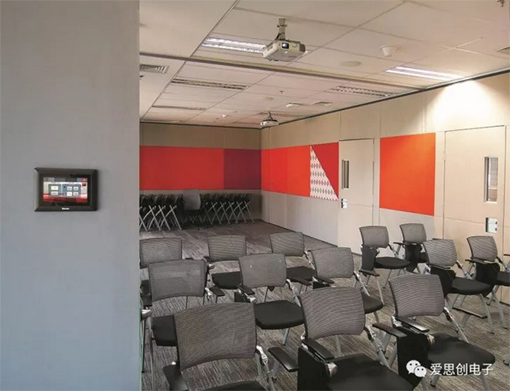

在分離的培訓室， 講師能夠獨立便捷的操作視音頻系統，而不受其它房間的干擾是至關重要的。9
層的分離式培訓室均安裝了 TLP Pro 520M， TouchLink Pro 5
英寸觸摸屏。其功能和桌面式型號類似，但尺寸大小更適合小型培訓室。
公共休息區配備了墻面安裝式 TLP Pro 1020M， TouchLink Pro 10
英寸觸摸屏，可讓學員在休息期間選擇播放不同的信號源�！癟ouchLink Pro
同系列觸摸屏的部署，以及帶 PIN 碼的訪問權限，帶來便捷操作的同時，也確保了網絡環境的安全�！�
Tjoe 提到。
“我們只希望通過一塊觸摸屏來輕松控制房間內所有設備，TouchLink Pro
觸摸屏帶給我們的便捷遠遠超出我們的預想�！�
- Andrias Gunawan， AIA 物業主管
成果反饋
整個視音頻系統的安裝和調試耗時 7 個月。根據 PT ESCO 的反饋， XTP
系統的易于集成性，DTP CrossPoint 演示矩陣切換器的一體化設計，和可快速定制界面的
TouchLink Pro 觸摸屏系列為整個項目能夠按時完成帶來了極大的幫助。
AIA
對新的總部大樓，特別是他們?nèi)粘Ｒ蕾嚨南冗M的視音頻系統表示非常滿意。視音頻系統操作的便捷性和穩定性得到了用戶的認可。
敬請登錄
www.extron.cn 獲得更多資訊！
|
