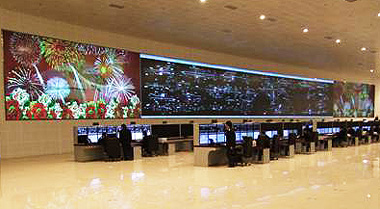

[投影之窗消息] 近日，中達電通承建的某鐵路局調度指揮中心DLP大屏幕顯示系統順利完工。該鐵路局調度指揮中心場地長度67.5米，寬度32米，層高8米，預計設置3至4
排控制臺。經過仔細測量，中達電通選用了一套5行40列60英寸的DLP大屏幕拼接顯示系統，成為截止目前為止亞洲地區最大規模的DLP拼接顯示屏。
|
 |
據悉，該鐵路部門只為DLP顯示屏預留了長52.5米，高5.45米的一塊安裝區域。另外，顯示屏兩側還需預留維護通道的進出門，顯示屏后部左右兩側需
各設一個設備間。由于安裝區域空間有限，而且考慮到顯示屏跨度較大，為了使每個控制臺都具有較好的觀看視角，中達電通最終為客戶擬定弧形方式拼接。
項目中，中達電通大屏幕顯示屏的弧形角度設計及安裝施工成為重中之重。由于調度指揮中心位于大廈四樓，顯示屏弧形角度設計不僅要考慮到視角，而且要考慮到
室內建筑地面的承重。200面60英寸顯示屏的總重量高達約22噸，再加上40套2.5米高度的底座重量，這對承重設計提出了極高的要求。
中達電通視訊機構研發處根據現場實際情況對顯示屏的弧形角度進行精確計算，采用非標的0.6度夾角設計，使整個顯示墻的重量落在四樓的承重梁上，并在底座
下采用整體式支撐鋼架設計，在保證可靠支撐的前提下有效減輕了底座的重量并分散了建筑地面承重。由于采用的是非常規標準的0.6度夾角拼接，對顯示屏的拼
接安裝工藝也提出了新的要求，機構研發處在最短時間內完成了結構件的設計，保證了工程進度。
多達200個顯示單元的DLP拼接顯示屏，對于整屏圖像均勻性調整同樣提出了前所未有的挑戰。由于中達電通DVS顯示單元出色的亮度及色彩均勻調整技術，
使得安裝完成的DLP顯示屏在充分保證對比度、色彩還原的前提下，亮度及色彩均勻性均達到了95%的行業最高標準，并達到用戶滿意的整體顯示效果。
作為截止目前為止亞洲地區最大規模的DLP拼接顯示屏，中達電通大屏幕可清晰顯示該鐵路局的TDCS列車調度指揮系統、車輛控制5T系統、電力監控系統、視頻監控等圖像信息，為今后鐵路調度指揮行業提供了參考和借鑒。
